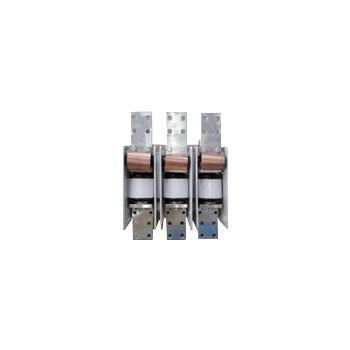

Contador de vacío de baja tensión de 1,14 kV 2500A
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | haibang |
|
Información detallada |
|||
| Resaltar: | 1Contactor de vacío de 14 kV a 2500 A,Contactor de vacío de baja tensión 2500A |
||
|---|---|---|---|
Descripción de producto
1.14kV 2500A Contador de vacío - Contador de vacío de baja tensión, tensión nominal 1140V, corriente nominal 1600-2500A
Descripción general:
Hai Bang 1.14kV 2500A Contactor de vacío Tipo CKJ3-1.14J(D) / D-1600 ~ 2500 es aplicable en sistemas de energía AC 50-60Hz, voltaje nominal 1140V, corriente nominal 1600-2500A. Este tipo 1.El contactor de vacío de 14 kV se utiliza para conectar y desconectar directamente o de forma remota el circuito del rotor del motor de cuerda. Hai Bang 1.14kV 2500A contactor de vacío es adecuado para las ocasiones de control eléctrico que requieren un control de alta corriente bajo la categoría de uso AC-2, y es ampliamente utilizado en avanzadores de fase,los gabinetes de arranque suaveLa altitud del entorno donde se utiliza este tipo de contactor de vacío de bajo voltaje no excede de 1000 metros sobre el nivel del mar.
Consulte las categorías para otros tipos de contactores de vacío de 1,14 kV con otros valores de corriente nominal.
Datos técnicos:
| Nombre | Unidad | Valor | ||||
| Circuito principal | Válvula de tensión de trabajo nominal (Ue) | V. | 1140 | |||
| Corriente de trabajo nominal (Ie) | A. No | Entre 1600 y 2500 | ||||
| Frecuencia nominal (fr) | HZ | Entre 50 y 60 | ||||
| Capacidad nominal de conexión | A. No | 4Ie (AC-2) | ||||
| Capacidad de ruptura nominal | A. No | 4Ie (AC-2) | ||||
| Corriente de sobrecarga nominal resistente | A/s | 2Ie/10 | ||||
| Capacidad de ruptura máxima | kA, tiempo | 5kA/25 veces | ||||
| Frecuencia de potencia resistir el voltaje | Terminal de cableado a tierra | el kV | 4.2 | |||
| Las interrupciones de vacío | el kV | 10 | ||||
| Impulso de iluminación soportar la tensión | el kV | 8 | ||||
| Circuito de control | Válvulas de tensión nominal | V. | Las condiciones de los contratos de servicios de transporte | |||
| DC 110/220 | ||||||
| Potencia nominal (P) de retención eléctrica | V.A. | ≤ 1000/100 (absorción/mantenimiento) | ||||
| Potencia nominal (P) de retención mecánica | V.A. | ≤ 900/600 (cierre o apertura) | ||||
| Circuito auxiliar | Formulario | (3a+2b) | ||||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | |||||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | ||||||
| Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión | el kV | 2 | ||||
| Frecuencia de funcionamiento nominal | A largo plazo | tiempo/h | 300 | |||
| A corto plazo | tiempo/h | 600 | ||||
| Resistencia mecánica | 10000 veces | 100 | ||||
| Resistencia eléctrica | 10000 veces | 25 ((AC-2) | ||||
| Características mecánicas | Horario de cierre | ms | ≤ 200 | |||
| Tiempo asincrónico de 3 fases | ms | ≤ 3 años | ||||
| Horario de apertura original | ms | ≤ 100 (capacidad eléctrica), ≤ 60 (capacidad mecánica) | ||||
| Clasificación de los resultados | ms | ≤ 5 años | ||||
|
Nota: 1. el voltaje de control nominal puede hacerse de acuerdo con los requisitos del cliente. 2Para el tipo de sujeción mecánica, el dispositivo de bloqueo debe reemplazarse cada 100.000 veces. 3Puede usarse para 2000V. |
||||||
