Descripción de producto

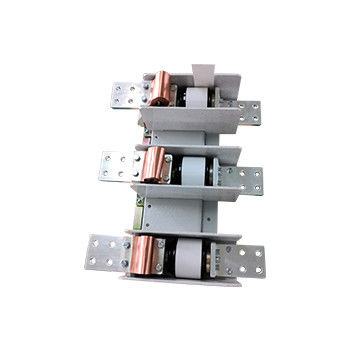

1.14kV 800A Contador de vacío - Contador de vacío de baja tensión, tensión nominal 1,14kV, corriente nominal 630-800A
Descripción general:
Hai Bang contactor de vacío de bajo voltaje Tipo CKJ3-1.14D / D-630 ~ 800 es aplicable en sistemas de energía AC 50-60Hz, voltaje nominal 1140V, corriente nominal 630-800A. Este tipo 1.El contactor de vacío de 14 kV se utiliza para conectar y desconectar directamente o de forma remota el circuito principal y controlar con frecuencia los motores CAEl contactor de vacío Haibang de 1.14kV 800A se utiliza ampliamente en equipos a prueba de explosiones de petróleo, minas de carbón y otras ocasiones.La altitud del entorno en el que el 1Se utilizará un contactor de vacío de.14 kV a una altura no superior a los 1000 metros sobre el nivel del mar.
Consulte las categorías para otros tipos de contactores de vacío de 1,14 kV con otros valores de corriente nominal.
Datos técnicos:
| Nombre | Unidad | Valor | ||||
| Circuito principal | Válvula de tensión de trabajo nominal (Ue) | V. | 1140 | |||
| Corriente de trabajo nominal (Ie) | A. No | 630, 800 | ||||
| Frecuencia nominal (fr) | HZ | Entre 50 y 60 | ||||
| Capacidad nominal de conexión | A. No | 10Ie (AC-4) | ||||
| Capacidad de ruptura nominal | A. No | 8Ie (AC-4) | ||||
| Duración nominal del cortocircuito | el | 4 | ||||
| Capacidad de ruptura máxima | kA, tiempo | 6.3kA/3 veces | ||||
| Frecuencia de potencia resistir el voltaje | Terminal de cableado a tierra | el kV | 4.2 | |||
| Las interrupciones de vacío | el kV | 10 | ||||
| Impulso de iluminación soportar la tensión | el kV | 8 | ||||
| Circuito de control | Válvulas de tensión nominal | V. | Las condiciones de los contratos de servicios de transporte | |||
| DC 110/220 | ||||||
| Potencia nominal (P) de retención eléctrica | V.A. | ≤ 900/50 (absorción/mantenimiento) | ||||
| Circuito auxiliar | Formulario | (3a+2b) | ||||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | |||||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | ||||||
| Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión | el kV | 2 | ||||
| Frecuencia de funcionamiento nominal | A largo plazo | tiempo/h | El número de unidades de producción es el número de unidades de producción. | |||
| A corto plazo | tiempo/h | 2000 | ||||
| Resistencia mecánica | 10000 veces | 100 | ||||
| Resistencia eléctrica | 10000 veces | 60 (AC-3), 6 (AC-4) | ||||
| Características mecánicas | Horario de cierre | ms | ≤ 200 | |||
| Tiempo asincrónico de 3 fases | ms | ≤ 3 años | ||||
| Horario de apertura original | ms | ≤ 150 (continuación eléctrica) | ||||
| Clasificación de los resultados | ms | ≤ 10 años | ||||
|
Nota: 1. el voltaje de control nominal puede hacerse de acuerdo con los requisitos del cliente. 2Puede usarse para 2000V. |
||||||
