Descripción de producto

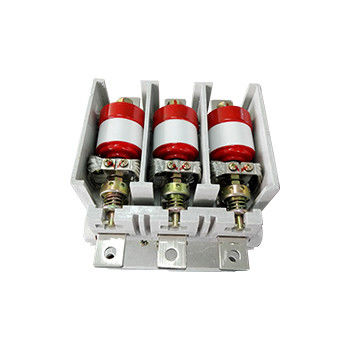

1.14kV 160A Contador de vacío - Contador de vacío de baja tensión, tensión nominal 1,14kV, corriente nominal 80A, 125A, 160A
Descripción general:
El contactor de vacío Hai Bang 1.14kV 160A es aplicable en sistemas de energía AC 50-60Hz, voltaje nominal 1140V, corriente nominal 80A, 125A, 160A.Este tipo de contactor de vacío de 1140V se utiliza para conectar y desconectar el circuito directamente o de forma remota y controlar con frecuencia el motor CA, y es adecuado para varios dispositivos de protección (protector electrónico integrado JDB, dispositivo de protección contra sobrecorrientes JR9,dispositivo de absorción de fusión de resistencia) para formar un arrancador electromagnético o un arrancador magnético a prueba de explosiones. Hai Bang 1.14kV 160A contactor de vacío es ampliamente utilizado en la metalurgia, minas de carbón subterráneas, muelles y otras ocasiones.La altitud del entorno en el que se utilice el contactor de vacío de bajo voltaje no exceda de 1000 metros sobre el nivel del mar..
Consulte las categorías para otros tipos de contactores de vacío de 1,14 kV con otros valores de corriente nominal.
Tipos:
CKJ5-80A: las condiciones de los vehículos
CKJ5-125A: las condiciones de los vehículos
CKJ5-160A
Datos técnicos:
| Nombre | Unidad | Valor | ||||||
| Circuito principal | Válvula de tensión de trabajo nominal (Ue) | V. | 1140 | |||||
| Corriente de trabajo nominal (Ie) | A. No | 80 | 125 | 160 | ||||
| Frecuencia nominal (fr) | HZ | Entre 50 y 60 | ||||||
| Capacidad nominal de conexión | A. No | 12Ie (AC-4) | ||||||
| Capacidad de ruptura nominal | A. No | 10Ie (AC-4) | ||||||
| Corriente de sobrecarga nominal resistente | A/s | 8Ie/10 | ||||||
| Capacidad de ruptura máxima | A. No | 1600 | 1600 | 3200 | ||||
| Frecuencia de potencia resistir el voltaje | Terminal de cableado a tierra | el kV | 4 | |||||
| Las interrupciones de vacío | el kV | 10 | ||||||
| Circuito de control | Válvulas de tensión nominal | V. | Se trata de un artículo de la Directiva 2009/138/CE. | |||||
| Potencia nominal (P) de retención eléctrica | V.A. | ≤ 400/40 (absorción/mantenimiento) | ||||||
| Circuito auxiliar | Formulario | (2a+1b) | ||||||
| Valor nominal | Acción de corriente alterna 380V/5A | |||||||
| Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión | el kV | 2 | ||||||
| Frecuencia de funcionamiento nominal | A largo plazo | tiempo/h | El número de unidades de producción es el número de unidades de producción. | |||||
| A corto plazo | tiempo/h | 2000 (dentro de los 20 años) | ||||||
| Resistencia mecánica | 10000 veces | 300 | ||||||
| Resistencia eléctrica | 10000 veces | 20 ((AC-3), 6 ((AC-4) | ||||||
| Características mecánicas | Horario de cierre | ms | ≤ 200 | |||||
| Tiempo asincrónico de 3 fases | ms | ≤ 3 años | ||||||
| Horario de apertura original | ms | ≤ 150 (continuación eléctrica) | ||||||
| Clasificación de los resultados | ms | ≤ 10 años | ||||||
| Nota: 1. el voltaje de control nominal puede hacerse de acuerdo con los requisitos del cliente. | ||||||||
