Descripción de producto
1.14kV 1250A Contador de vacío - Contador de vacío de baja tensión, tensión nominal 1140V, corriente nominal 800-1250A
Descripción general:

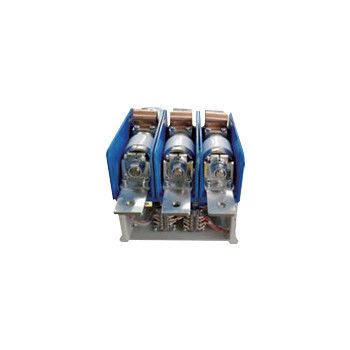

Hai Bang 1.14kV 1250A Contador de vacío Tipo CKJ3-1.14J(D) / D-800~1250 es aplicable en sistemas de energía AC 50-60Hz, voltaje nominal 1140V, corriente nominal 800-1250A. Este tipo 1.El contactor de vacío de 14 kV se utiliza para conectar y desconectar directamente o de forma remota el circuito del rotor del motor de cuerdaEl contactor de vacío Hai Bang 1.14kV 1250A se utiliza ampliamente en avanzadores de fase, gabinetes de arranque suave y hornos eléctricos de alta frecuencia.El contactor de vacío de 14 kV 1250A es adecuado para situaciones de control eléctrico que requieren un control de alta corriente bajo la categoría de uso AC-1 o AC-2.La altitud del ambiente donde se utiliza el contactor de vacío de 1140 kV no excede de 1000 metros sobre el nivel del mar.
Consulte las categorías para otros tipos de contactores de vacío de 1,14 kV con otros valores de corriente nominal.
Datos técnicos:
| Nombre | Unidad | Valor | ||||
| Circuito principal | Válvula de tensión de trabajo nominal (Ue) | V. | 1140 | |||
| Corriente de trabajo nominal (Ie) | A. No | 800, 1000, 1250 | ||||
| Frecuencia nominal (fr) | HZ | Entre 50 y 60 | ||||
| Capacidad nominal de conexión | A. No | 4Ie (AC-2) | ||||
| Capacidad de ruptura nominal | A. No | 4Ie (AC-2) | ||||
| Corriente de sobrecarga nominal resistente | A/s | 4Ie/10 | ||||
| Capacidad de ruptura máxima | kA, tiempo | 5kA/25 veces | ||||
| Frecuencia de potencia resistir el voltaje | Terminal de cableado a tierra | el kV | 4.2 | |||
| Las interrupciones de vacío | el kV | 10 | ||||
| Impulso de iluminación soportar la tensión | el kV | 8 | ||||
| Circuito de control | Válvulas de tensión nominal | V. | Las condiciones de los contratos de servicios de transporte | |||
| DC 110/220 | ||||||
| Potencia nominal (P) de retención eléctrica | V.A. | ≤ 1000/100 (absorción/mantenimiento) | ||||
| Potencia nominal (P) de retención mecánica | V.A. | ≤ 900/600 (cierre o apertura) | ||||
| Circuito auxiliar | Formulario | (3a+2b) | ||||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | |||||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | ||||||
| Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión | el kV | 2 | ||||
| Frecuencia de funcionamiento nominal | A largo plazo | tiempo/h | 300 | |||
| A corto plazo | tiempo/h | 600 | ||||
| Resistencia mecánica | 10000 veces | 100 | ||||
| Resistencia eléctrica | 10000 veces | 25 ((AC-2) | ||||
| Características mecánicas | Horario de cierre | ms | ≤ 200 | |||
| Tiempo asincrónico de 3 fases | ms | ≤ 3 años | ||||
| Horario de apertura original | ms | ≤ 100 (capacidad eléctrica), ≤ 60 (capacidad mecánica) | ||||
| Clasificación de los resultados | ms | ≤ 5 años | ||||
|
Nota: 1. el voltaje de control nominal puede hacerse de acuerdo con los requisitos del cliente. 2Para el tipo de sujeción mecánica, el dispositivo de bloqueo debe reemplazarse cada 100.000 veces. 3Puede usarse para 2000V. |
||||||
