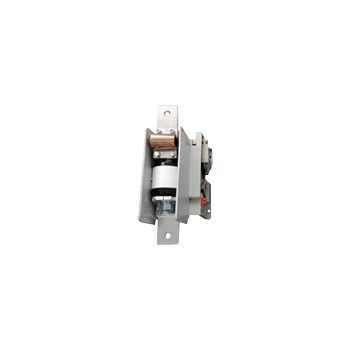

Contactor de vacío de fase única de baja tensión Contactor de vacío de 3,6 kV
Datos del producto:
Mejor precio Contacto|
Información detallada |
|||
| Resaltar: | Contactor de vacío de fase única de 3,6 kV |
||
|---|---|---|---|
Descripción de producto
Contactor de vacío de fase única de 3,6 kV - Contactor de vacío de fase única, tensión nominal 1140V-3,6 kV, corriente nominal 3200A
Descripción general:
Hai Bang Contactor de vacío de fase única 3.6kV Tipo CKJ1-3.6D / D3200 es adecuado para sistemas de energía AC 50 ~ 60Hz, voltaje nominal del circuito principal 1140V-3.6kV, corriente nominal 3200A.Este tipo de contactor de vacío de fase única se utiliza principalmente como un interruptor de puesta a tierra cuando se produce una falla de tierra de fase únicaEl contactor de vacío de fase única de 3,6 kV se utiliza en situaciones eléctricas que requieren un control de fase única.Se utiliza un contactor de vacío monofásico de 6 kV no superior a 1000 metros sobre el nivel del mar.
Datos técnicos:
| - ¿ Qué? | Unidad | Valor | ||||
| Circuito principal | Válvula de tensión de trabajo nominal (Ue) | el kV | 1.14 a 3.6 kV | |||
| Corriente de trabajo nominal (Ie) | A. No | 3200 | ||||
| Frecuencia nominal (fr) | HZ | Entre 50 y 60 | ||||
| Capacidad nominal de conexión | A. No | 4Ie (AC-4) | ||||
| Capacidad de ruptura nominal | A. No | 4Ie (AC-2) | ||||
| Capacidad de ruptura máxima | KA | 5 | ||||
| Corto tiempo nominal resistir corriente | A/s | 4Ie/10 | ||||
| Frecuencia de potencia resistir el voltaje | Terminal de cableado a tierra | el kV | 4.2 | |||
| Las interrupciones de vacío | el kV | 10 | ||||
| Impulso de iluminación soportar la tensión | el kV | 8 | ||||
| Circuito de control | Válvulas de tensión nominal | V. | Las condiciones de los contratos de servicios de transporte | |||
| DC 110/220 | ||||||
| Potencia nominal (P) de retención eléctrica | V.A. | ≤ 1000/100 (absorción/mantenimiento) | ||||
| Circuito auxiliar | Formulario | (3a+2b) | ||||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | |||||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | ||||||
| Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión | el kV | 2 | ||||
| Frecuencia de funcionamiento nominal | A largo plazo | tiempo/h | 300 | |||
| A corto plazo | tiempo/h | 600 | ||||
| Resistencia mecánica | 10000 veces | 100 | ||||
| Resistencia eléctrica | 10000 veces | 25 (AC-2) | ||||
| Características mecánicas | Horario de cierre | ms | ≤ 200 | |||
| Horario de apertura original | ms | ≤ 150 | ||||
| Clasificación de los resultados | ms | ≤ 5 años | ||||
| Observación: la tensión de control nominal puede realizarse de acuerdo con los requisitos del cliente. | ||||||
