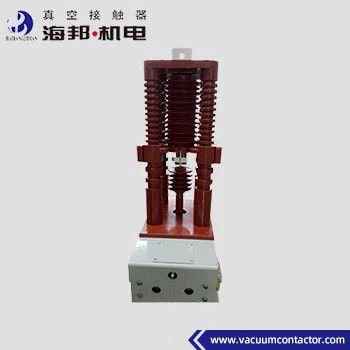

Contactor de vacío de alta tensión de 1 fase para sistemas de energía de CA 50 Hz - 60 Hz
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | haibang |
Pago y Envío Términos:
| Precio: | negotiable |
|---|---|
| Condiciones de pago: | Las condiciones de pago: L/C, T/T, D/A, D/P |
|
Información detallada |
|||
| Frecuencia nominal: | 50/60 Hz | ||
|---|---|---|---|
| Resaltar: | Contactor de vacío de alta tensión de 1 fase,Contactor de vacío de alto voltaje de 60 Hz |
||
Descripción de producto
El contactor de vacío de fase única de alto voltaje Hai Bang es adecuado para sistemas de energía de CA 50 ~ 60Hz, voltaje nominal del circuito principal 40.5kV, corriente nominal 160A, 250A, 400A, 630A.Este tipo de contactor de vacío de alta tensión de fase única se utiliza principalmente como interruptor de puesta a tierra cuando se produce una falla de tierra de fase únicaEl contactor de vacío de alto voltaje de fase única se utiliza en gabinetes de supresión de arco y ocasiones eléctricas que requieren control de fase única.La altitud del entorno en el que se utilice el contactor de vacío de alta tensión de fase única no exceda de 1000 metros sobre el nivel del mar..
Tipo de producto:
En el caso de las aeronaves de las categorías A, B y C.6
En el caso de las aeronaves de las categorías A, B y C, el operador de las aeronaves de las categorías A y B debe tener en cuenta las características de las aeronaves.5
En el caso de las aeronaves de las categorías A, B y C, el operador de las aeronaves de las categorías A y B debe tener en cuenta las características de las aeronaves.0
El objetivo de las medidas de seguridad es garantizar la seguridad de los vehículos.3
Datos técnicos:
|
Nombre |
Unidad |
Valor | ||
|
Circuito principal |
Válvula de tensión de trabajo nominal (Ue) |
el kV |
40.5 |
|
| Corriente de trabajo nominal (Ie) |
A. No |
160,250,400,630 | ||
| Frecuencia nominal (fr) |
HZ |
Entre 50 y 60 | ||
| Capacidad nominal de conexión |
A. No |
10Ie (AC-4) | ||
| Capacidad de ruptura nominal |
A. No |
8Ie (AC-4) | ||
| Corto tiempo nominal resistir corriente |
A. No |
El 10I | ||
| Cantidad máxima nominal de resistencia a la corriente |
A. No |
25 y | ||
| Duración nominal del cortocircuito |
el |
4 | ||
| Capacidad de ruptura máxima |
kA, tiempo |
6.3/3 | ||
| Frecuencia de potencia resistir el voltaje |
Terminal de cableado a tierra |
el kV |
95 |
|
|
Las interrupciones de vacío |
el kV |
95 | ||
| Impulso de iluminación soportar la tensión |
el kV |
185 | ||
|
Circuito de control |
Válvulas de tensión nominal |
V. |
Las condiciones de los contratos de servicios de transporte |
|
| DC 110/220 | ||||
| Potencia nominal (P) de retención eléctrica |
V.A. |
≤ 1000/100 (absorción/mantenimiento) | ||
|
Circuito auxiliar |
Formulario |
(3a+2b) |
||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | |||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | ||||
|
Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión |
el kV |
2 | ||
|
Frecuencia de funcionamiento nominal |
A largo plazo |
tiempo/h |
120 |
|
|
A corto plazo |
tiempo/h |
360 | ||
|
Resistencia mecánica |
10000 veces |
3 | ||
|
Resistencia eléctrica |
10000 veces |
25 (AC-3), 10 (AC-4) | ||
|
Características mecánicas |
Horario de cierre |
ms |
≤ 200 |
|
| Horario de apertura original |
ms |
≤ 100 (continuación eléctrica) | ||
| Clasificación de los resultados |
ms |
≤ 10 años | ||
Comentario:
1El voltaje de control nominal se puede hacer de acuerdo con los requisitos del cliente.
2Para el tipo de sujeción mecánica, el dispositivo de bloqueo debe reemplazarse cada 100.000 veces.
