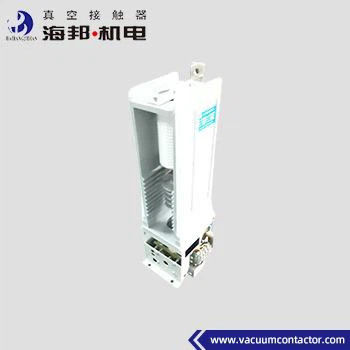

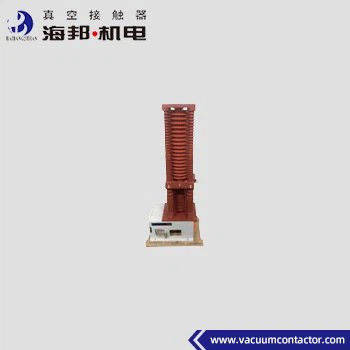

Contactor de vacío de fase tipo plateau 160A 250A 400A 630A de corriente nominal
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | haibang |
Pago y Envío Términos:
| Precio: | negotiable |
|---|---|
| Condiciones de pago: | Las condiciones de pago: L/C, T/T, D/A, D/P |
|
Información detallada |
|||
| El tipo: | El vacío | Frecuencia nominal: | 50/60 Hz |
|---|---|---|---|
| Fase: | No casado | ||
| Resaltar: | Contactor de vacío de 1 fase 160A,Contactor de vacío de fase tipo 1 de llanura |
||
Descripción de producto
Hai Bang Plateau tipo contactor de vacío de fase única son adecuados para sistemas de energía con AC 50 ~ 60Hz, voltaje nominal del circuito principal 40.5kV, y corriente nominal 160A, 250A, 400A, 630A.JCZ1 El contactor de vacío monofásico se utiliza principalmente como interruptor de puesta a tierra cuando se produce una falla de tierra monofásica. JCZ1 Contactor de vacío CA de fase única se utiliza en gabinetes de supresión de arco y ocasiones eléctricas que requieren control de fase única.La altitud del entorno en el que se utilice el contactor de vacío monofásico tipo Plateau no excederá de 5000 metros sobre el nivel del mar., por lo tanto es un contactor de vacío de tipo de meseta.
Tipo de producto:
El sistema de control de las emisiones de gases de efecto invernadero se utiliza para controlar la emisión de gases de efecto invernadero.
El sistema de control de las emisiones de gases de efecto invernadero se utiliza para controlar la emisión de gases de efecto invernadero.
JCZ1-40.5TG/D-400: el equipo de las unidades de seguridad.
JCZ1-40.5TG/D-630: el sistema de control de las emisiones de gases de efecto invernadero
Condición de aplicación:
1. La temperatura ambiente: -25°C+40°C, el promedio de 24 horas no debe exceder de +35°C;
2. Altitud: 5000m o inferior; Nuestra patente muestra que el contactor de vacío de fase única tipo meseta JCZ1 puede operar de forma segura y estable a una altitud de 5000m sobre el nivel del mar.
3. Humedad relativa: media diaria inferior al 95%, media mensual inferior al 90%, no debe exceder el 50% cuando la temperatura ambiente alcance +40°C;
4- Ambiente de funcionamiento: el aire ambiente no debe estar contaminado por gases corrosivos, inflamables o explosivos y vapor de agua, nivel de contaminación: nivel III;
5- Instalación de un contactor de vacío de tipo de meseta de fase única:
En el funcionamiento, el ángulo de inclinación entre la superficie del contactor de vacío monofásico de tipo llanura instalado y el plano horizontal NO deberá exceder de 5°.
Nota: En caso de que las condiciones anteriores no puedan satisfacer los requisitos del usuario, éste puede negociar con el fabricante un tratamiento especial del producto.
Datos técnicos:
|
Nombre |
Unidad |
Valor | ||
|
Circuito principal |
Válvula de tensión de trabajo nominal (Ue) |
el kV |
40.5 |
|
| Corriente de trabajo nominal (Ie) |
A. No |
160, 250, 400, 630 | ||
| Frecuencia nominal (fr) |
HZ |
Entre 50 y 60 | ||
| Capacidad nominal de conexión |
A. No |
10Ie (AC-2) | ||
| Capacidad de ruptura nominal |
A. No |
8Ie (AC-2) | ||
| Capacidad de ruptura máxima |
kA, tiempo |
6.3, 3 | ||
| Corto tiempo nominal resistir corriente |
A. No |
El 10I | ||
| Cantidad máxima nominal de resistencia a la corriente |
A. No |
25 y | ||
| Duración nominal del cortocircuito |
el |
4 | ||
| Frecuencia de potencia resistir el voltaje |
Terminal de cableado a tierra |
el kV |
95 |
|
|
Las interrupciones de vacío |
el kV |
95 | ||
| Impulso de iluminación soportar la tensión |
el kV |
185 | ||
|
Circuito de control |
Válvulas de tensión nominal |
V. |
Las condiciones de los contratos de servicios de transporte |
|
| DC 110/220 | ||||
| Potencia nominal (P) de retención eléctrica |
V.A. |
≤ 1000/100 (absorción/mantenimiento) | ||
|
Circuito auxiliar |
Formulario |
3a+3b |
||
| Valor nominal | Acción de corriente alterna 380V/5A | |||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | ||||
|
Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión |
el kV |
2 | ||
|
Frecuencia de funcionamiento nominal |
A largo plazo |
tiempo/h |
120 |
|
|
A corto plazo |
tiempo/h |
360 | ||
|
Resistencia mecánica |
10000 veces |
3 | ||
|
Resistencia eléctrica |
10000 veces |
25 (AC-3), 10 (AC-4) | ||
|
Características mecánicas |
Horario de cierre |
ms |
≤ 200 |
|
| Horario de apertura original |
ms |
≤ 100 | ||
| Clasificación de los resultados |
ms |
≤ 10 años | ||
|
Observación: La tensión de control nominal puede realizarse según los requisitos del cliente. |
||||
