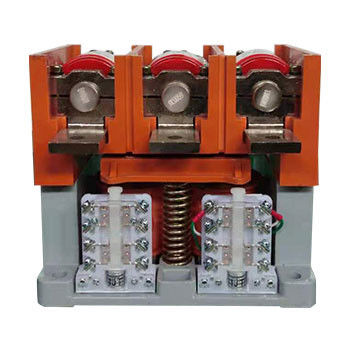

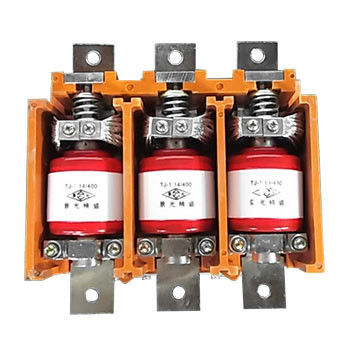

1Contactor de vacío de.14 kV 400 A - Contactor de vacío de bajo voltaje
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | haibang |
|
Información detallada |
|||
| Resaltar: | Contactor de vacío de bajo voltaje 400A,Contador de vacío de baja tensión de 1 |
||
|---|---|---|---|
Descripción de producto
1.14kV 400A Contador de vacío - Contador de vacío de baja tensión, tensión nominal 1140V, corriente nominal 400A
Descripción general:
Hai Bang contactor de vacío de bajo voltaje, contactor de vacío de 1,14 kV 400A Tipo CKJ5-400A/1140V es aplicable en sistemas de energía AC 50-60Hz, voltaje nominal 1140V, corriente nominal 400A.Este tipo de contactor de vacío de bajo voltaje se utiliza para conectar y desconectar el circuito directamente o de forma remota y controlar con frecuencia el motor CA, y es adecuado para varios dispositivos de protección (protector electrónico integrado JDB, dispositivo de protección contra sobrecorrientes JR9,dispositivo de absorción de fusión de resistencia) para formar un arrancador electromagnético o un arrancador magnético a prueba de explosionesEl contactor de vacío de 1,14 kV 400A se utiliza ampliamente en metalurgia, minas de carbón subterráneas, muelles y otras ocasiones.Se utiliza un contactor de vacío de 14 kV a una altura no superior a 2000 metros sobre el nivel del mar..
Consulte las categorías para otros tipos de contactores de vacío de 1,14 kV con otros valores de corriente nominal.
Datos técnicos:
| Nombre | Unidad | Valor | ||||
| Circuito principal | Válvula de tensión de trabajo nominal (Ue) | el kV | 1.14 | |||
| Corriente de trabajo nominal (Ie) | A. No | 400 | ||||
| Frecuencia nominal (fr) | HZ | Entre 50 y 60 | ||||
| Capacidad nominal de conexión | A. No | 12Ie (AC-4) | ||||
| Capacidad de ruptura nominal | A. No | 10Ie (AC-4) | ||||
| Corriente de sobrecarga nominal resistente | A/s | 8Ie/10 | ||||
| Capacidad de ruptura máxima | A. No | 4500 | ||||
| Impulso de iluminación soportar la tensión | el kV | 8 | ||||
| Frecuencia de potencia resistir el voltaje | Terminal de cableado a tierra | el kV | 4 | |||
| Las interrupciones de vacío | el kV | 10 | ||||
| Circuito de control | Válvulas de tensión nominal | V. | Se trata de un artículo de la Directiva 2009/138/CE. | |||
| Potencia nominal (P) de retención eléctrica | V.A. | ≤ 400/40 (absorción/mantenimiento) | ||||
| Circuito auxiliar | Formulario | (3a+3b) | ||||
| Valor nominal | Acción de corriente alterna 380V/5A | |||||
| Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión | el kV | 2 | ||||
| Frecuencia de funcionamiento nominal | A largo plazo | tiempo/h | El número de unidades de producción es el número de unidades de producción. | |||
| A corto plazo | tiempo/h | 2000 (dentro de los 20 años) | ||||
| Resistencia mecánica | 10000 veces | 300 | ||||
| Resistencia eléctrica | 10000 veces | 20 ((AC-3), 2 ((AC-4) | ||||
| Características mecánicas | Horario de cierre | ms | ≤ 200 | |||
| Tiempo asincrónico de 3 fases | ms | ≤ 3 años | ||||
| Horario de apertura original | ms | ≤ 150 (continuación eléctrica) | ||||
| Clasificación de los resultados | ms | ≤ 10 años | ||||
| Nota: 1. el voltaje de control nominal puede hacerse de acuerdo con los requisitos del cliente. | ||||||
