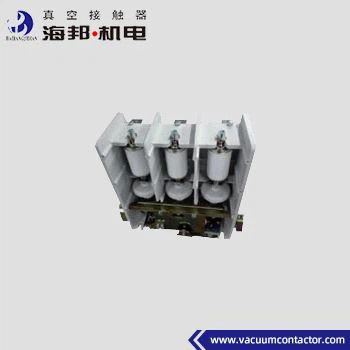

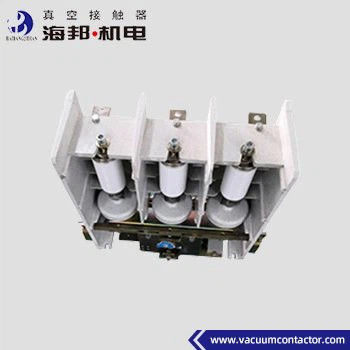

Contador de vacío de condensador de 3 fases de 7.2 kV Contador de vacío de alto voltaje
Datos del producto:
| Lugar de origen: | China. |
Pago y Envío Términos:
| Precio: | negotiable |
|---|---|
| Tiempo de entrega: | 7-15 días hábiles |
| Condiciones de pago: | Las condiciones de pago: L/C, T/T, D/A, D/P |
|
Información detallada |
|||
| Resaltar: | Contador de vacío de fase 3 del condensador,Contactor de vacío de 3 fases de 7,2 kV |
||
|---|---|---|---|
Descripción de producto
Contador de vacío de fase 3 del condensador
Contactor de vacío de alta tensión Hai Bang Tipo JCZ53 Contactor de vacío de fase aplicable a sistemas de energía de CA 50-60 Hz, tensión nominal de hasta 7,2 kV, corriente nominal 160A, 250A, 400A, 630A.Este tipo de contactor de vacío condensador de 3 fases se utiliza para conectar y desconectar directamente o de forma remota el circuito principal y controlar con frecuencia las cargas capacitivasEste tipo de contactor de vacío condensador de 3 fases se utiliza ampliamente en la compensación de potencia reactiva de la red eléctrica.La altura del entorno en el que se utiliza el contactor de vacío no excederá de 1000 metros sobre el nivel del mar..
Tipo de producto:
JCZ5-7.2J/D-160-1. ¿Qué quiere decir?6
JCZ5-7.2J/D-250-2. ¿Qué quiere decir?5
JCZ5-7.2J/D-400-4. ¿Qué quiere decir?0
JCZ5-7.2J/D-630-6. ¿Qué quieres decir?3
Datos técnicos:
|
Nombre |
Unidad |
Valor | ||
|
Circuito principal |
Válvula de tensión de trabajo nominal (Ue) |
el kV |
7.2 kV |
|
| Corriente de trabajo nominal (Ie) |
A. No |
Las condiciones de los requisitos de seguridad de los vehículos de motor no se aplicarán a los vehículos de motor. | ||
| Frecuencia nominal (fr) |
HZ |
Entre 50 y 60 | ||
| Capacidad nominal de conexión |
A. No |
10Ie (AC-4) | ||
| Capacidad de ruptura nominal |
A. No |
8Ie (AC-4) | ||
| Corto tiempo nominal resistir corriente |
A. No |
El 10I | ||
| Cantidad máxima nominal de resistencia a la corriente |
A. No |
25 y | ||
| Duración nominal del cortocircuito |
el |
4 | ||
| Capacidad de ruptura máxima |
kA, tiempo |
6.3/3 | ||
| Frecuencia de potencia resistir el voltaje |
Terminal de cableado a tierra |
el kV |
32 |
|
|
Las interrupciones de vacío |
el kV |
32 | ||
| Impulso de iluminación soportar la tensión |
el kV |
60 | ||
| Corriente de ruptura nominal del condensador único (C2) |
A. No |
160 | ||
|
Circuito de control |
Válvulas de tensión nominal |
V. |
Las condiciones de los contratos de servicios de transporte |
|
| DC 110/220 | ||||
| Potencia nominal (P) de retención eléctrica |
V.A. |
≤ 1000/100 (absorción/mantenimiento) | ||
| Potencia nominal (P) de retención mecánica |
V.A. |
≤ 900/600 (cierre o apertura) | ||
|
Circuito auxiliar |
Formulario |
(3a+2b) ~(6a+5b) |
||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | |||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | ||||
|
Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión |
el kV |
2 | ||
|
Frecuencia de funcionamiento nominal |
A largo plazo |
tiempo/h |
300 |
|
|
A corto plazo |
tiempo/h |
600 | ||
|
Resistencia mecánica |
10000 veces |
100 | ||
|
Resistencia eléctrica |
10000 veces |
25 (AC-3), 10 (AC-4) | ||
|
Características mecánicas |
Horario de cierre |
ms |
≤ 200 |
|
| Tiempo asincrónico de 3 fases |
ms |
≤ 3 años | ||
| Horario de apertura original |
ms |
≤ 100 (capacidad eléctrica), ≤ 60 (capacidad mecánica) | ||
| Clasificación de los resultados |
ms |
≤ 5 años | ||
Comentario:
1El voltaje de control nominal se puede hacer de acuerdo con los requisitos del cliente.
2Para el tipo de sujeción mecánica, el dispositivo de bloqueo debe reemplazarse cada 100.000 veces.
