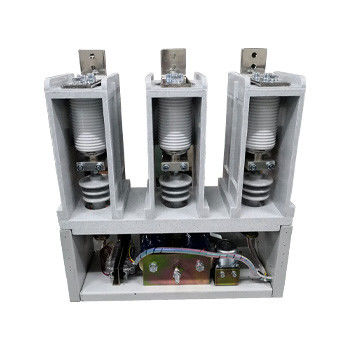

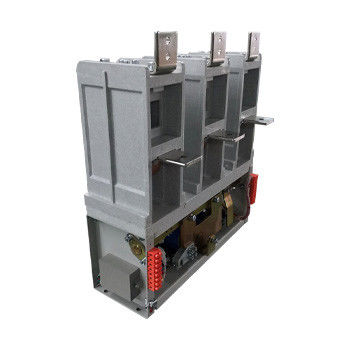

Contactor de vacío de fase 3 de 7,2 kV - Contactor de vacío de alto voltaje
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | haibang |
|
Información detallada |
|||
| Resaltar: | Contactor de vacío de fase 3 de 7,2 kV |
||
|---|---|---|---|
Descripción de producto
3 Contactor de vacío de fase 7,2 kV - Contactor de vacío de alto voltaje, tensión nominal 7,2 kV, 12 kV, corriente nominal 800A, 1000A, 1250A, 1600A, 2000A
Descripción general:
Hai Bang 3 Fase 7.2kV Contactor de vacío Tipo CKG8 es aplicable en sistemas de energía AC 50-60Hz, voltaje nominal 7.2kV y 12kV, corriente nominal 800A, 1000A, 1250A, 1600A, 2000A. Este tipo 3 Fase 7.El contactor de vacío de 2 kV se utiliza para conectar y desconectar el circuito principal de forma directa o remota.La altitud del entorno en el que se encuentra la fase 3 7.Se utiliza un contactor de vacío de 2 kV no superior a 1000 metros sobre el nivel del mar.
Tenemos otro tipo de contactor de vacío de 3 fases de 7,2 kV (12 kV), cuya corriente nominal es de 160A, 250A, 400A, 630A. Consulte las categorías para obtener más información.
Tipos:
CKG8-7.2J/D-800-3. ¿Qué es eso?2
CKG8-7.2J/D-1000-10: el número de unidades y el número de unidades.
CKG8-7.2J/D-1250-12. ¿Qué es eso?5
CKG8-7.2J/D-1600-12. ¿Qué es eso?5
CKG8-7.2J/D-2000-12. ¿Qué es eso?5
CKG8-12J/D-800-3. ¿Qué es eso?2
CKG8-12J/D-1000-10: el número de unidades de producción y el número de unidades de producción.
CKG8-12J/D-1250-12. ¿Qué es esto?5
CKG8-12J/D-1600-12. ¿Qué es esto?5
CKG8-12J/D-2000-12. ¿Qué es eso?5
Datos técnicos:
| Nombre | Unidad | Valor | |||||
| Circuito principal | Válvula de tensión de trabajo nominal (Ue) | el kV | 7.2 kV | 12 kV | |||
| Corriente de trabajo nominal (Ie) | A. No | 800, 1000A, 1250A, 1600A y 2000A | |||||
| Frecuencia nominal (fr) | HZ | Entre 50 y 60 | |||||
| Capacidad nominal de conexión | A. No | 4Ie (AC-2) | |||||
| Capacidad de ruptura nominal | A. No | 6Ie (AC-2) | |||||
| Corto tiempo nominal resistir corriente | A. No | - ¿Por qué? | |||||
| Cantidad máxima nominal de resistencia a la corriente | A. No | 15 y | |||||
| Capacidad de ruptura máxima | A. No | 81,3 veces | |||||
| Duración nominal del cortocircuito | el | 2 | |||||
| Frecuencia de potencia resistir el voltaje | Terminal de cableado a tierra | el kV | 32 | 42 | |||
| Las interrupciones de vacío | el kV | 32 | 42 | ||||
| Impulso de iluminación soportar la tensión | el kV | 60 | 75 | ||||
| Circuito de control | Válvulas de tensión nominal | V. | Las condiciones de los contratos de servicios de transporte | ||||
| DC 110/220 | |||||||
| Potencia nominal (P) de retención eléctrica | V.A. | ≤ 1000/100 (absorción/mantenimiento) | |||||
| Potencia nominal (P) de retención mecánica | V.A. | ≤ 900/600 (cierre o apertura) | |||||
| Circuito auxiliar | Formulario | (3a+2b) ~(6a+5b) | |||||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | ||||||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | |||||||
| Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión | el kV | 2 | |||||
| Frecuencia de funcionamiento nominal | A largo plazo | tiempo/h | 120 | ||||
| A corto plazo | tiempo/h | 360 | |||||
| Resistencia mecánica | 10000 veces | 10 | |||||
| Resistencia eléctrica | 10000 veces | 25 ((AC-2) | |||||
| Características mecánicas | Horario de cierre | ms | ≤ 200 | ||||
| Tiempo asincrónico de 3 fases | ms | ≤ 3 años | |||||
| Horario de apertura original | ms | ≤ 60 años | |||||
| Clasificación de los resultados | ms | ≤ 10 años | |||||
| Observación: la tensión de control nominal puede realizarse de acuerdo con los requisitos del cliente. | |||||||
