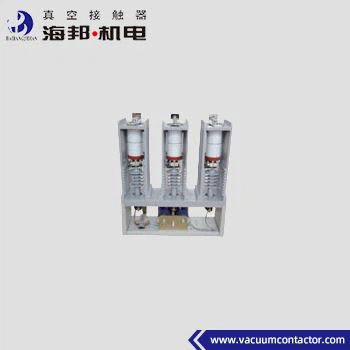

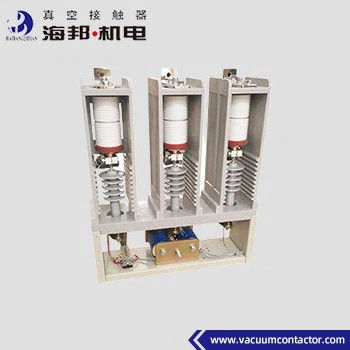

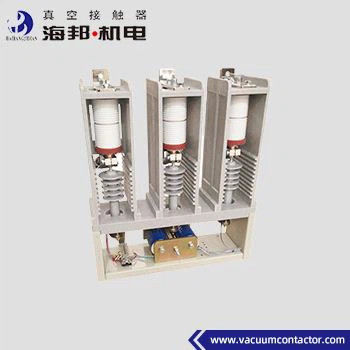

Contactor de vacío de fase 3 tipo de meseta de alto voltaje 1250A
Datos del producto:
| Lugar de origen: | China. |
Pago y Envío Términos:
| Precio: | negotiable |
|---|---|
| Tiempo de entrega: | 7-15 días hábiles |
| Condiciones de pago: | Las condiciones de pago: L/C, T/T, D/A, D/P |
|
Información detallada |
|||
| Resaltar: | Contactor de vacío de fase 3 de la meseta,Contactor de vacío de 3 fases 1250A |
||
|---|---|---|---|
Descripción de producto
El contactor de vacío de alto voltaje tipo Hai Bang Plateau está dedicado al entorno de la meseta. Es adecuado para sistemas de energía con AC 50 ~ 60Hz, voltaje nominal del circuito principal 7.2kV, 12kV,y corriente nominal de 160A a 1250A.JCZ9 El contactor de vacío de fase 3 tipo Plateau se utiliza para conectar y desconectar el circuito principal, controlar motores de CA, transformadores y otros equipos eléctricos, directa o remotamente.La altitud del entorno en el que se utilice el contactor de vacío de fase tipo 3 Plateau no excederá de 5000 metros sobre el nivel del mar..
Tipo de producto:
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Condición de aplicación:
1. La temperatura ambiente: -25°C+40°C, el promedio de 24 horas no debe exceder de +35°C;
2Altitud: 5000m o inferior; Hemos solicitado la patente, que muestra que el contactor de vacío tipo meseta JCZ9 puede operar de forma segura y estable dentro de la altitud de 5000m sobre el nivel del mar.
3. Humedad relativa: media diaria inferior al 95%, media mensual inferior al 90%, no debe exceder el 50% cuando la temperatura ambiente alcance +40°C;
4- Ambiente de funcionamiento: el aire ambiente no debe estar contaminado por gases corrosivos, inflamables o explosivos y vapor de agua, nivel de contaminación: nivel III;
5- Instalación de un contactor de vacío tipo Plateau:
En el momento de su funcionamiento, el ángulo de inclinación entre la superficie del contactor de vacío de alto voltaje de tipo Plateau instalado y el plano horizontal NO deberá exceder de 5°.
Nota: En caso de que las condiciones anteriores no puedan satisfacer los requisitos del usuario, éste puede negociar con el fabricante un tratamiento especial del producto.
Datos técnicos:
|
Nombre |
Unidad |
Valor | |||
|
Circuito principal |
Válvula de tensión de trabajo nominal (Ue) |
el kV |
7.2 |
12 |
|
| Corriente de trabajo nominal (Ie) |
A. No |
160 ~ 1250 | |||
| Frecuencia nominal (fr) |
HZ |
Entre 50 y 60 | |||
| Capacidad nominal de conexión |
A. No |
10Ie (AC-4) | |||
| Capacidad de ruptura nominal |
A. No |
8Ie (AC-4) | |||
| Corto tiempo nominal resistir corriente |
A. No |
El 10I | |||
| Cantidad máxima nominal de resistencia a la corriente |
A. No |
25 y | |||
| Duración nominal del cortocircuito |
el |
4 | |||
| Frecuencia de potencia resistir el voltaje |
Terminal de cableado a tierra |
el kV |
32 |
42 |
|
|
Las interrupciones de vacío |
el kV |
32 |
42 | ||
| Impulso de iluminación soportar la tensión |
el kV |
60 |
75 | ||
|
Circuito de control |
Válvulas de tensión nominal |
V. |
Las condiciones de los contratos de servicios de transporte |
||
| DC 110/220 | |||||
| Potencia nominal (P) de retención eléctrica |
V.A. |
≤ 1000/100 (absorción/mantenimiento) | |||
| Potencia nominal (P) de retención mecánica |
V.A. |
≤ 900/600 (cierre o apertura) | |||
|
Circuito auxiliar |
Formulario |
(3a+2b) ~(6a+5b) |
|||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | ||||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | |||||
|
Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión |
el kV |
2 | |||
|
Frecuencia de funcionamiento nominal |
A largo plazo |
tiempo/h |
300 |
||
|
A corto plazo |
tiempo/h |
600 | |||
|
Resistencia mecánica |
10000 veces |
100 | |||
|
Resistencia eléctrica |
10000 veces |
25 (AC-3), 10 (AC-4) | |||
|
Características mecánicas |
Horario de cierre |
ms |
≤ 160 |
||
| Tiempo asincrónico de 3 fases |
ms |
≤ 3 años | |||
| Horario de apertura original |
ms |
≤ 100 (capacidad eléctrica), ≤ 60 (capacidad mecánica) | |||
| Clasificación de los resultados |
ms |
≤ 5 años | |||
Comentario:
1El voltaje de control nominal se puede hacer de acuerdo con los requisitos del cliente.
2Para el tipo de sujeción mecánica, el dispositivo de bloqueo debe reemplazarse cada 100.000 veces.
3El producto puede utilizarse para 1250A o 15KV (tipo común) mediante fabricación especial.
