Contactor de vacío de 12 kV para condensadores - Contactor de vacío de alto voltaje
Datos del producto:
| Lugar de origen: | China. |
| Nombre de la marca: | haibang |
Pago y Envío Términos:
| Cantidad de orden mínima: | 1 |
|---|
|
Información detallada |
|||
| Resaltar: | Contactor de vacío de 12 kV para condensadores,Contactor de vacío para condensadores de alto voltaje |
||
|---|---|---|---|
Descripción de producto

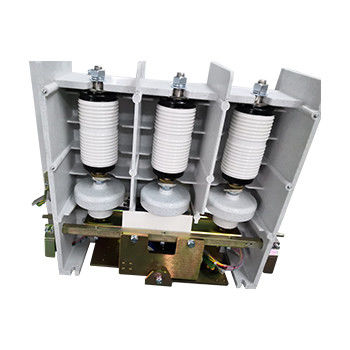

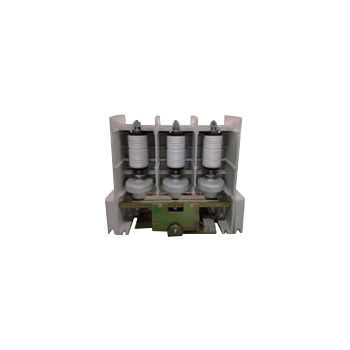

Contactor de vacío de 12 kV para condensador - Contactor de vacío de alto voltaje, tensión nominal de 12 kV, corriente nominal de 160A, 250A, 400A, 630A
Descripción general:
Hai Bang contactor de vacío de alta tensión de 3 fases JCZ5 tipo contactor de vacío de 12 kV para condensador es aplicable en sistemas de energía AC 50-60 Hz, tensión nominal de hasta 12 kV, corriente nominal de hasta 630A.Este tipo de contactor de vacío de 12 kV para condensador se utiliza para conectar y desconectar directamente o de forma remota el circuito principal y controlar con frecuencia las cargas capacitivas, motores de CA, transformadores y otros equipos eléctricos. JCZ5 12 kV contactor de vacío para condensador se utiliza ampliamente en la red eléctrica de compensación de potencia reactiva, industria química, metalurgia,suministro de agua y tratamiento de drenajeLa altitud del entorno donde se utiliza el contactor de vacío de 3 fases no excede de 1000 metros sobre el nivel del mar.
Tipos:
JCZ5-12J/D-160-1. ¿Qué quiere decir?6
JCZ5-12J/D-250-2. ¿Qué quiere decir?5
JCZ5-12J/D-400-4. ¿Qué quiere decir?0
JCZ5-12J/D-630-6. ¿Qué quiere decir?3
Datos técnicos:
| Nombre | Unidad | Valor | ||||
| Circuito principal | Válvula de tensión de trabajo nominal (Ue) | el kV | 12 kV | |||
| Corriente de trabajo nominal (Ie) | A. No | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto | ||||
| Frecuencia nominal (fr) | HZ | Entre 50 y 60 | ||||
| Capacidad nominal de conexión | A. No | 10Ie (AC-4) | ||||
| Capacidad de ruptura nominal | A. No | 8Ie (AC-4) | ||||
| Corto tiempo nominal resistir corriente | A. No | El 10I | ||||
| Cantidad máxima nominal de resistencia a la corriente | A. No | 25 y | ||||
| Duración nominal del cortocircuito | el | 4 | ||||
| Capacidad de ruptura máxima | 6.3 kA, 3 veces | |||||
| Frecuencia de potencia resistir el voltaje | Terminal de cableado a tierra | el kV | 42 | |||
| Las interrupciones de vacío | el kV | 42 | ||||
| Impulso de iluminación soportar la tensión | el kV | 75 | ||||
| Corriente de ruptura nominal del condensador único (C2) | A. No | 160 a 400 | ||||
| Circuito de control | Válvulas de tensión nominal | V. | AC o DC. 110/220 | |||
| Potencia nominal (P) de retención eléctrica | V.A. | ≤ 1000/100 (absorción/mantenimiento) | ||||
| Circuito auxiliar | Formulario | (3a+2b) ~(6a+5b) | ||||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | |||||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | ||||||
| Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión | el kV | 2 | ||||
| Frecuencia de funcionamiento nominal | A largo plazo | tiempo/h | 300 | |||
| A corto plazo | tiempo/h | 600 | ||||
| Resistencia mecánica | 10000 veces | 100 | ||||
| Resistencia eléctrica | 10000 veces | 25 (AC-3), 10 (AC-4) | ||||
| Características mecánicas | Horario de cierre | ms | ≤ 200 | |||
| Tiempo asincrónico de 3 fases | ms | ≤ 3 años | ||||
| Horario de apertura original | ms | ≤ 160 | ||||
| Clasificación de los resultados | ms | ≤ 10 años | ||||
|
Nota: 1. el voltaje de control nominal puede hacerse de acuerdo con los requisitos del cliente. 2Para el tipo de sujeción mecánica, el dispositivo de bloqueo debe reemplazarse cada 100.000 veces. |
||||||
