Contactor de vacío de 3 fases de 12 kV de alto voltaje 85% - 110% del voltaje de funcionamiento nominal
Datos del producto:
| Lugar de origen: | China. |
Pago y Envío Términos:
| Precio: | negotiable |
|---|---|
| Tiempo de entrega: | 7-15 días hábiles |
| Condiciones de pago: | Las condiciones de pago: L/C, T/T, D/A, D/P |
|
Información detallada |
|||
| Resaltar: | Contactor de vacío de 3 fases de 12 kV,Contactor de vacío de 3 fases de alto voltaje,Contactor de vacío de alta tensión de 12 kV |
||
|---|---|---|---|
Descripción de producto

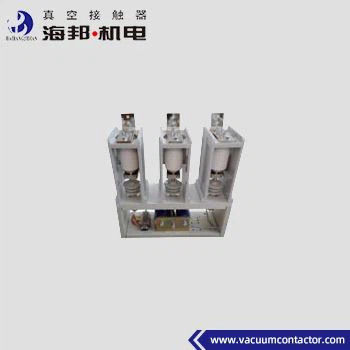

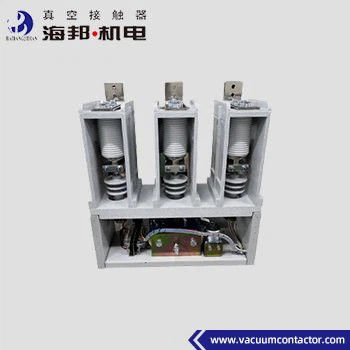

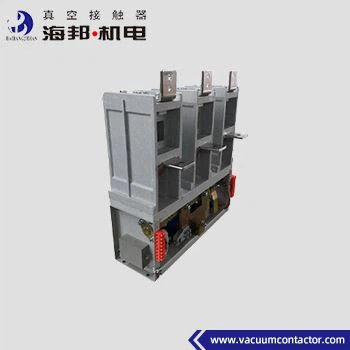

Hai Bang Contador de vacío CA de tensión media de 3 fases Tipo JCZ3-3.6D/D-800~2500A es adecuado para sistemas de energía CA 50~60Hz, voltaje nominal del circuito principal 3.6kV y corriente nominal 800-2500A. 3.El contactor de vacío de 3 fases de 6 kV se utiliza ampliamente en el petróleoEl contactor de vacío CA de 3 fases se utiliza para conectar y desconectar el circuito principal directa o remotamente y controlar con frecuencia los motores CA.Transformadores y otros dispositivos de control eléctricoLa altitud del entorno en el que se utiliza el contactor de vacío de 3 fases de 12 kV no exceda de 1000 metros sobre el nivel del mar.
Datos técnicos:
|
Nombre |
Unidad |
Valor | ||
|
Circuito principal |
Válvula de tensión de trabajo nominal (Ue) |
el kV |
3.6 kV |
|
| Corriente de trabajo nominal (Ie) |
A. No |
El valor de las emisiones de CO2 es el siguiente: | ||
| Frecuencia nominal (fr) |
HZ |
Entre 50 y 60 | ||
| Capacidad nominal de conexión |
KA |
12.5 | ||
| Capacidad de ruptura nominal |
KA |
10 | ||
| Capacidad de ruptura máxima |
KA |
12.5 | ||
| Corto tiempo nominal resistir corriente |
KA |
10 | ||
| Cantidad máxima nominal de resistencia a la corriente |
KA |
12.5 | ||
| Duración nominal del cortocircuito |
el |
4 | ||
| Frecuencia de potencia resistir el voltaje |
Terminal de cableado a tierra |
el kV |
18 |
|
|
Las interrupciones de vacío |
el kV |
18 | ||
| Impulso de iluminación soportar la tensión |
el kV |
40 | ||
|
Circuito de control |
Válvulas de tensión nominal |
V. |
Las condiciones de los contratos de servicios de transporte |
|
| DC 110/220 | ||||
| Potencia nominal (Ps) de retención eléctrica (~ 800 ~ 3200A) |
V.A. |
≤ 600/50 (absorción/mantenimiento) | ||
| Potencia nominal (P) de retención mecánica ((800~2500) |
V.A. |
≤ 900/600 (cierre o apertura) | ||
|
Circuito auxiliar |
Formulario |
(3a+2b) |
||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | |||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | ||||
|
Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión |
el kV |
2 | ||
|
Frecuencia de funcionamiento nominal |
A largo plazo |
tiempo/h |
300 |
|
|
A corto plazo |
tiempo/h |
600 | ||
|
Resistencia mecánica |
10000 veces |
10 | ||
|
Resistencia eléctrica |
10000 veces |
10 | ||
|
Características mecánicas |
Horario de cierre |
ms |
≤ 200 |
|
| Tiempo asincrónico de 3 fases |
ms |
≤ 3 años | ||
| Horario de apertura original |
ms |
≤ 150 | ||
| Clasificación de los resultados |
ms |
≤ 10 años | ||
Comentario:
1El voltaje de control nominal se puede hacer de acuerdo con los requisitos del cliente.
2Para el tipo de sujeción mecánica, el dispositivo de bloqueo debe reemplazarse cada 100.000 veces.
