Descripción de producto

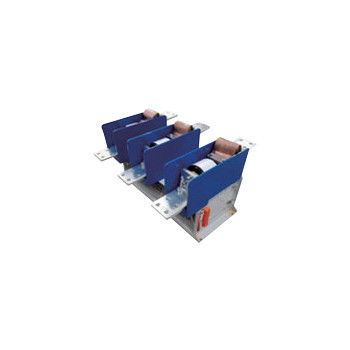

3Contactor de vacío de.6kV 800A - Contactor de vacío de voltaje medio, tensión nominal de 3.6kV, corriente nominal de 800A, 1000A, 1250A, 1600A, 2000A, 2500A
Descripción general:
Hai Bang 3.6kV Contador de vacío de corriente pesada Type JCZ3-3.6D/D-800~2500A es adecuado para sistemas de energía AC 50~60Hz, voltaje nominal del circuito principal 3.6kV y corriente nominal 800A, 1000A, 1250A, 1600A,Se trata de:, 2500A. 3.6kV contactor de vacío de voltaje medio es ampliamente utilizado en el petróleo, minas de carbón equipo a prueba de explosión y otras ocasiones.Contactor de vacío de 6 kV se utiliza para conectar y desconectar directamente o de forma remota el circuito principal y controlar con frecuencia los motores CALa altitud del entorno en el que se utiliza el contactor de vacío de media tensión de 3,6 kV no excede los 1000 metros sobre el nivel del mar.
Tenemos otros tipos de contactor de vacío de voltaje medio de 3,6 kV, cuya corriente nominal es de 160A, 250A, 400A, 630A (JCZ3-3.6D / D-160 ~ 630A) y 3200A (JCZ3-3.6D / D-3200A).Para obtener más información, consulte las categorías.
Tipos:
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Datos técnicos:
| Nombre | Unidad | Valor | ||||
| Circuito principal | Válvula de tensión de trabajo nominal (Ue) | el kV | 3.6 kV | |||
| Corriente de trabajo nominal (Ie) | A. No | El valor de las emisiones de CO2 de los motores de combustión renovables será el valor de las emisiones de CO2 de los motores de combustión renovables de los motores de combustión renovables. | ||||
| Frecuencia nominal (fr) | HZ | Entre 50 y 60 | ||||
| Capacidad nominal de conexión | KA | 12.5 | ||||
| Capacidad de ruptura nominal | KA | 10 | ||||
| Capacidad de ruptura máxima | KA | 12.5 | ||||
| Corto tiempo nominal resistir corriente | KA | 10 | ||||
| Cantidad máxima nominal de resistencia a la corriente | KA | 12.5 | ||||
| Duración nominal del cortocircuito | el | 4 | ||||
| Frecuencia de potencia resistir el voltaje | Terminal de cableado a tierra | el kV | 18 | |||
| Las interrupciones de vacío | el kV | 18 | ||||
| Impulso de iluminación soportar la tensión | el kV | 40 | ||||
| Circuito de control | Válvulas de tensión nominal | V. | Las condiciones de los contratos de servicios de transporte | |||
| DC 110/220 | ||||||
| Potencia nominal (Ps) de retención eléctrica (~ 800 ~ 3200A) | V.A. | ≤ 600/50 (absorción/mantenimiento) | ||||
| Potencia nominal (P) de retención mecánica ((800~2500) | V.A. | ≤ 900/600 (cierre o apertura) | ||||
| Circuito auxiliar | Formulario | (3a+2b) | ||||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | |||||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | ||||||
| Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión | el kV | 2 | ||||
| Frecuencia de funcionamiento nominal | A largo plazo | tiempo/h | 300 | |||
| A corto plazo | tiempo/h | 600 | ||||
| Resistencia mecánica | 10000 veces | 10 | ||||
| Resistencia eléctrica | 10000 veces | 10 | ||||
| Características mecánicas | Horario de cierre | ms | ≤ 200 | |||
| Tiempo asincrónico de 3 fases | ms | ≤ 3 años | ||||
| Horario de apertura original | ms | ≤ 150 | ||||
| Clasificación de los resultados | ms | ≤ 10 años | ||||
|
Nota: 1. el voltaje de control nominal puede hacerse de acuerdo con los requisitos del cliente. 2Para el tipo de sujeción mecánica, el dispositivo de bloqueo debe reemplazarse cada 100.000 veces. |
||||||
