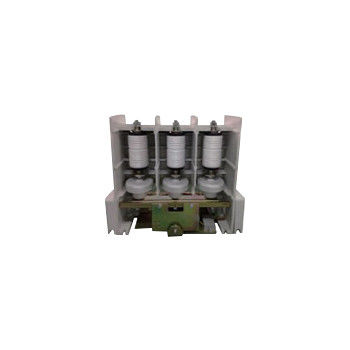

Contactor de vacío de alta tensión de 12 kV 630A
Datos del producto:
| Nombre de la marca: | haibang |
|
Información detallada |
|||
| Resaltar: | Contactor de vacío de 12 kV 630A,Contactor de vacío de alto voltaje 630A |
||
|---|---|---|---|
Descripción de producto
Contactor de vacío de 12 kV 630A - Contactor de vacío de alto voltaje, tensión nominal de 12 kV, corriente nominal de 160A, 250A, 400A, 630A
Descripción general:
El contactor de vacío Hai Bang de 12 kV 630A es aplicable en sistemas de energía AC de 50-60 Hz, voltaje nominal de hasta 12 kV, corriente nominal de 160A, 250A, 400A, 630A.Este tipo de contador de vacío de alto voltaje de 12 kV se utiliza ampliamente en la compensación de potencia reactiva de la red eléctrica, industria química, metalurgia, abastecimiento de agua y tratamiento de drenaje, equipos de minas subterráneas de carbón y otras ocasiones.Haibang 12kV 630A Contador de vacío se utiliza para conectar y desconectar directamente o de forma remota el circuito principal y controlar con frecuencia las cargas capacitivasLa altitud del entorno en el que se utiliza el contactor de vacío de alta tensión de 12 kV no exceda de 1000 metros sobre el nivel del mar.
Tenemos otro tipo de contactor de vacío de 12 kV, cuya corriente nominal es 800A, 1000A, 1250A, 1600A, 2000A. Consulte las categorías para obtener más información.
Tipos:
JCZ5-12J/D-160-1. ¿Qué quiere decir?6
JCZ5-12J/D-250-2. ¿Qué quiere decir?5
JCZ5-12J/D-400-4. ¿Qué quiere decir?0
JCZ5-12J/D-630-6. ¿Qué quiere decir?3
Datos técnicos:
| Nombre | Unidad | Valor | ||||
| Circuito principal | Válvula de tensión de trabajo nominal (Ue) | el kV | 12 | |||
| Corriente de trabajo nominal (Ie) | A. No | Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de las categorías A, B y C. | ||||
| Frecuencia nominal (fr) | HZ | Entre 50 y 60 | ||||
| Capacidad nominal de conexión | A. No | 10Ie (AC-4) | ||||
| Capacidad de ruptura nominal | A. No | 8Ie (AC-4) | ||||
| Corto tiempo nominal resistir corriente | A. No | El 10I | ||||
| Cantidad máxima nominal de resistencia a la corriente | A. No | 25 y | ||||
| Duración nominal del cortocircuito | el | 4 | ||||
| Capacidad de ruptura máxima | 6.3 kA, 3 veces | |||||
| Frecuencia de potencia resistir el voltaje | Terminal de cableado a tierra | el kV | 42 | |||
| Las interrupciones de vacío | el kV | 42 | ||||
| Impulso de iluminación soportar la tensión | el kV | 75 | ||||
| Corriente de ruptura nominal del condensador único (C2) | A. No | 160 a 400 | ||||
| Circuito de control | Válvulas de tensión nominal | V. | AC o DC. 110/220 | |||
| Potencia nominal (P) de retención eléctrica | V.A. | ≤ 1000/100 (absorción/mantenimiento) | ||||
| Circuito auxiliar | Formulario | (3a+2b) ~(6a+5b) | ||||
| Valor nominal | con una tensión de corriente alterna de 380 V/5A, | |||||
| El valor de las emisiones de dióxido de carbono se calculará en función de las emisiones de dióxido de carbono. | ||||||
| Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión | el kV | 2 | ||||
| Frecuencia de funcionamiento nominal | A largo plazo | tiempo/h | 300 | |||
| A corto plazo | tiempo/h | 600 | ||||
| Resistencia mecánica | 10000 veces | 100 | ||||
| Resistencia eléctrica | 10000 veces | 25 (AC-3), 10 (AC-4) | ||||
| Características mecánicas | Horario de cierre | ms | ≤ 200 | |||
| Tiempo asincrónico de 3 fases | ms | ≤ 3 años | ||||
| Horario de apertura original | ms | ≤ 160 | ||||
| Clasificación de los resultados | ms | ≤ 10 años | ||||
|
Nota: 1. el voltaje de control nominal puede hacerse de acuerdo con los requisitos del cliente. 2Para el tipo de sujeción mecánica, el dispositivo de bloqueo debe reemplazarse cada 100.000 veces. |
||||||
