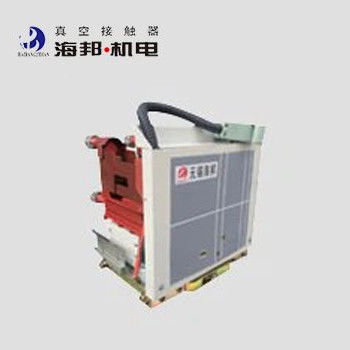

12kV 50Hz / 60Hz Unidad de combinación de contactor de vacío de 3 fases y fusible Alta tensión
Datos del producto:
| Lugar de origen: | China. |
Pago y Envío Términos:
| Precio: | negotiable |
|---|---|
| Tiempo de entrega: | 7-15 días hábiles |
| Condiciones de pago: | Las condiciones de pago: L/C, T/T, D/A, D/P |
|
Información detallada |
|||
| Resaltar: | Contactor de vacío de 3 fases de 60 Hz,Contactor de vacío de 3 fases de 50 Hz,Combinación de contactor de vacío y fusible de alta tensión |
||
|---|---|---|---|
Descripción de producto
Descripción general:
Hai Bang 12kV Vacuum Contactor-Fuse Combination unit ?? HCR-12J(D) Y/D200-50T son aplicables en sistemas de energía AC 50-60Hz, voltaje nominal 12kV, corriente nominal 200A. HCR-7.2J(D)Y/D315-50T es otro tipo de unidad de combinación de contactor de vacío y fusible, de las cuales la tensión nominal es de 7,2 kV y la corriente nominal es de 315 A.
La unidad de combinación de contactor de vacío y fusible se puede instalar en el gabinete de interruptores para formar un circuito F-C y utilizar junto con un protector integral.La unidad de contactor de vacío combina un fusible de alto voltaje capaz de romper una amplia gama de corrientes de fallas de cortocircuito con un contactor de vacío que se puede operar con frecuenciaPuede utilizarse para arranque frecuente de motores y conmutación frecuente de transformadores y condensadores.
La unidad de combinación de contactor de vacío y fusible se utiliza ampliamente en sistemas de energía como plantas de energía, productos químicos, minas de carbón, metalurgia, puertos y muelles.Puede ser utilizado por centrales eléctricas y empresas industriales y mineras para encender y apagar motores de alta tensión de CA, transformadores, hornos de inducción y otras cargas, y tiene la función de protección contra cortocircuitos.El carrito en la parte inferior de la unidad de 12 kV Vacuum Contactor-Fuse Combinación se puede mover fácilmente fuera del gabinete de controlLa altitud del entorno en el que se utiliza el producto no exceda de 1000 metros sobre el nivel del mar.
Datos técnicos:
|
Nombre |
Unidad | Valor | ||||
|
Circuito principal |
Válvula de tensión de trabajo nominal (Ue) |
el kV |
7.2 | 12 | ||
| Corriente de trabajo nominal (Ie) ((Depende del fusible) |
A. No |
≤ 315 | ≤ 200 | |||
| Frecuencia nominal (fr) | HZ | Entre 50 y 60 | ||||
| Corriente nominal de corte de cortocircuito esperada (valor efectivo) | KA | ≤ 50 años | ||||
| Corriente nominal de cortocircuito esperada (valor máximo) | KA | 125 | ||||
| Frecuencia de potencia resistir el voltaje |
Terminal de cableado a tierra |
el kV |
32 |
42 | ||
|
Las interrupciones de vacío |
el kV |
32 | 42 | |||
| Impulso de iluminación soportar la tensión |
el kV |
60 | 75 | |||
|
Circuito de control |
Válvulas de tensión nominal |
V. |
Las condiciones de los contratos de servicios de transporte | |||
| DC 110/220 | ||||||
| Potencia nominal (P) de retención eléctrica | V.A. | ≤ 1000/100 (absorción/mantenimiento) | ||||
| Potencia nominal (P) de retención mecánica | V.A. | ≤ 900/600 (cierre o apertura) | ||||
|
Circuito auxiliar |
Formulario | 6a + 6b) | ||||
|
Valor nominal |
Acción de corriente alterna 380V/5A | |||||
|
Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión |
el kV | 2 | ||||
|
Frecuencia de funcionamiento nominal |
A largo plazo |
tiempo/h |
300 | |||
|
A corto plazo |
tiempo/h | 600 | ||||
|
Resistencia mecánica |
10000 veces | 30 | ||||
|
Resistencia eléctrica |
10000 veces | 10 ((AC-3) | ||||
|
Características mecánicas |
Horario de cierre |
ms |
≤ 150 | |||
| Tiempo asincrónico de 3 fases | ms | ≤ 3 años | ||||
| Horario de apertura original | ms | ≤ 150 (capacidad eléctrica), ≤ 60 (capacidad mecánica) | ||||
| Clasificación de los resultados | ms | ≤ 4 años | ||||
Comentario:
1El voltaje de control nominal se puede hacer de acuerdo con los requisitos del cliente.
2Para el tipo de sujeción mecánica, el dispositivo de bloqueo debe reemplazarse cada 100.000 veces.
