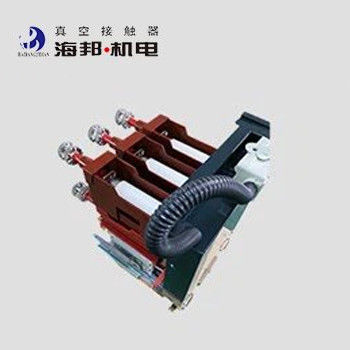

7.2kV 200A Unidad de combinación de fusibles de contacto de vacío de tres fases
Datos del producto:
| Lugar de origen: | China. |
Pago y Envío Términos:
| Precio: | negotiable |
|---|---|
| Tiempo de entrega: | 7-15 días hábiles |
| Condiciones de pago: | Las condiciones de pago: L/C, T/T, D/A, D/P |
|
Información detallada |
|||
| Resaltar: | 7Contactor de vacío de tres fases de 2 kV,Contactor de vacío de tres fases 200A |
||
|---|---|---|---|
Descripción de producto
Descripción general:
Hai Bang 7.2kV Unidad de combinación de contactor de vacío-fusiles Tipo HCR-7.2J ((D) Y/D315-50T es aplicable en sistemas de energía AC 50-60Hz y voltaje nominal 7.2kV, corriente nominal 315A.La tensión nominal del tipoHCR-12J(D)Y/D200-50T es de 12 kV, y su corriente nominal es de 200A. Se pueden instalar en el gabinete de interruptores para formar un circuito F-C y utilizar en conjunto con un protector integral.La unidad de contactor de vacío combina un fusible de alto voltaje capaz de romper una amplia gama de corrientes de fallas de cortocircuito con un contactor de vacío que se puede operar con frecuenciaLa unidad de combinación de contactor de vacío y fusible se puede utilizar para el arranque frecuente de motores y el cambio frecuente de transformadores y condensadores.La unidad de combinación de contactor de vacío y fusible se utiliza ampliamente en sistemas de energía como plantas de energíaSe puede utilizar en centrales eléctricas y empresas industriales y mineras para encender y apagar motores de alta tensión CA, transformadores,hornos de inducción y otras cargasEl carrito situado en la parte inferior de la unidad de combinación de contactor de vacío y fusible de 7,2 kV se puede mover fácilmente fuera del gabinete de control.La altitud del entorno en el que se utiliza el producto no exceda de 1000 metros sobre el nivel del mar..
Datos técnicos:
|
Nombre |
Unidad |
Valor | |||
|
Circuito principal |
Válvula de tensión de trabajo nominal (Ue) |
el kV |
7.2 |
12 |
|
| Corriente de trabajo nominal (Ie) ((Depende del fusible) |
A. No |
≤ 315 |
≤ 200 | ||
| Frecuencia nominal (fr) |
HZ |
Entre 50 y 60 | |||
| Corriente nominal de corte de cortocircuito esperada (valor efectivo) |
KA |
≤ 50 años | |||
| Corriente nominal de cortocircuito esperada (valor máximo) |
KA |
125 | |||
| Frecuencia de potencia resistir el voltaje |
Terminal de cableado a tierra |
el kV |
32 |
42 |
|
|
Las interrupciones de vacío |
el kV |
32 |
42 | ||
| Impulso de iluminación soportar la tensión |
el kV |
60 |
75 | ||
|
Circuito de control |
Válvulas de tensión nominal |
V. |
Las condiciones de los contratos de servicios de transporte |
||
| DC 110/220 | |||||
| Potencia nominal (P) de retención eléctrica |
V.A. |
≤ 1000/100 (absorción/mantenimiento) | |||
| Potencia nominal (P) de retención mecánica |
V.A. |
≤ 900/600 (cierre o apertura) | |||
|
Circuito auxiliar |
Formulario |
6a + 6b) |
|||
| Valor nominal | Acción de corriente alterna 380V/5A | ||||
|
Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión |
el kV |
2 | |||
|
Frecuencia de funcionamiento nominal |
A largo plazo |
tiempo/h |
300 |
||
|
A corto plazo |
tiempo/h |
600 | |||
|
Resistencia mecánica |
10000 veces |
30 | |||
|
Resistencia eléctrica |
10000 veces |
10 ((AC-3) | |||
|
Características mecánicas |
Horario de cierre |
ms |
≤ 150 |
||
| Tiempo asincrónico de 3 fases |
ms |
≤ 3 años | |||
| Horario de apertura original |
ms |
≤ 150 (capacidad eléctrica), ≤ 60 (capacidad mecánica) | |||
| Clasificación de los resultados |
ms |
≤ 4 años | |||
Comentario:
1El voltaje de control nominal se puede hacer de acuerdo con los requisitos del cliente.
2Para el tipo de sujeción mecánica, el dispositivo de bloqueo debe reemplazarse cada 100.000 veces.
