Contador de vacío horizontal de 12 kV Alta tensión AC 50Hz - 60Hz Sistemas de energía
Datos del producto:
| Lugar de origen: | China. |
Pago y Envío Términos:
| Precio: | negotiable |
|---|---|
| Tiempo de entrega: | 7-15 días hábiles |
| Condiciones de pago: | Las condiciones de pago: L/C, T/T, D/A, D/P |
|
Información detallada |
|||
| Resaltar: | Contactor de vacío horizontal de 12 kV,Contactor de vacío de 12 kV de alta tensión |
||
|---|---|---|---|
Descripción de producto

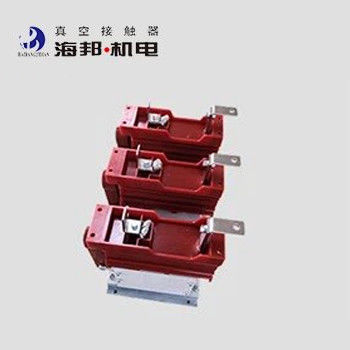

Contactor de vacío de 12 kV Horizontal
Descripción general:
El contactor de vacío horizontal de alto voltaje Hai Bang es aplicable en sistemas de energía AC 50-60Hz, voltaje nominal 7.2 kV y 12 kV, corriente nominal 160A, 250A, 400A, 630A.Este tipo de contactor de vacío de alto voltaje se utiliza para conectar y desconectar directamente o de forma remota el circuito principal y controlar con frecuencia las cargas capacitivasEste tipo de contactor de vacío horizontal se utiliza en la compensación de potencia reactiva de la red eléctrica, la industria química, la metalurgia, la industria de la construcción y la industria de la construcción.suministro de agua y tratamiento de drenajeLa altitud del entorno en el que se utiliza la unidad del contactor de vacío no exceda de 1000 metros sobre el nivel del mar.
Condición de aplicación:
a. Temperatura del aire ambiente: -25°C+40°C, promedio de 24 horas no debe exceder de +35°C;
b. Altitud: 1000 m o inferior;
c. Humedad relativa: promedio diario inferior al 95%, promedio mensual inferior al 90%, no debe exceder el 50% cuando la temperatura del aire ambiente alcance +40 °C;
d. Ambiente de funcionamiento: el aire ambiente no debe estar contaminado por gases corrosivos, inflamables o explosivos y vapor de agua, nivel de contaminación: nivel III;
e. Instalación de un contactor de vacío horizontal de 12 kV:
En el funcionamiento, el ángulo de inclinación entre la superficie de la unidad de contacto de vacío instalada y el plano horizontal no deberá exceder de 5°.
Nota: En caso de que las condiciones anteriores no puedan satisfacer los requisitos del usuario, éste puede negociar con el fabricante un tratamiento especial del producto.
Datos técnicos:
|
Nombre |
Unidad |
Valor |
|||||
|
Circuito principal |
Válvula de tensión de trabajo nominal (Ue) |
el kV |
7.2 |
12 |
|||
|
Corriente de trabajo nominal (Ie) |
A. No |
Las condiciones de los requisitos de seguridad de los vehículos de las categorías A y B se aplicarán a los vehículos de las categorías A, B y C. |
|||||
|
Frecuencia nominal (fr) |
HZ |
Entre 50 y 60 |
|||||
|
Capacidad nominal de conexión |
A. No |
El 10I |
|||||
|
Capacidad de ruptura nominal |
A. No |
- ¿Por qué? |
|||||
|
Corto tiempo nominal resistir corriente |
A. No |
El 10I |
|||||
|
Cantidad máxima nominal de resistencia a la corriente |
A. No |
25 y |
|||||
|
Capacidad de ruptura máxima |
A. No |
El 10I |
|||||
|
Duración nominal del cortocircuito |
el |
4 |
|||||
|
Frecuencia de potencia resistir el voltaje |
Terminal de cableado a tierra |
el kV |
32 |
42 |
|||
|
Las interrupciones de vacío |
el kV |
32 |
42 |
||||
|
Impulso de iluminación soportar la tensión |
el kV |
60 |
75 |
||||
|
Circuito de control |
Válvulas de tensión nominal |
V. |
Las condiciones de los contratos de servicios de transporte |
||||
|
DC 110/220 |
|||||||
|
Potencia nominal (P) de retención eléctrica |
V.A. |
≤ 1000/100 (absorción/mantenimiento) |
|||||
|
Potencia nominal (P) de retención mecánica |
V.A. |
≤ 900/600 (cierre o apertura) |
|||||
|
Circuito auxiliar |
Formulario |
(3a+3b) ~(6a+6b) |
|||||
|
Valor nominal |
Acción de corriente alterna 380V/5A |
||||||
|
Circuito de control, circuito auxiliar a la tierra frecuencia de energía soportar la tensión |
el kV |
2 |
|||||
|
Frecuencia de funcionamiento nominal |
A largo plazo |
tiempo/h |
120 |
||||
|
A corto plazo |
tiempo/h |
360 |
|||||
|
Resistencia mecánica |
10000 veces |
30 |
|||||
|
Resistencia eléctrica |
10000 veces |
25 (AC-3), 10 (AC-4) |
|||||
|
Características mecánicas |
Horario de cierre |
ms |
≤ 150 |
||||
|
Tiempo asincrónico de 3 fases |
ms |
≤ 3 años |
|||||
|
Horario de apertura original |
ms |
≤ 150 (capacidad eléctrica), ≤ 60 (capacidad mecánica) |
|||||
|
Clasificación de los resultados |
ms |
≤ 4 años |
|||||
|
Observación: la tensión de control nominal puede realizarse de acuerdo con los requisitos del cliente. |
|||||||
